3-Phasen-Pumpensteuerung

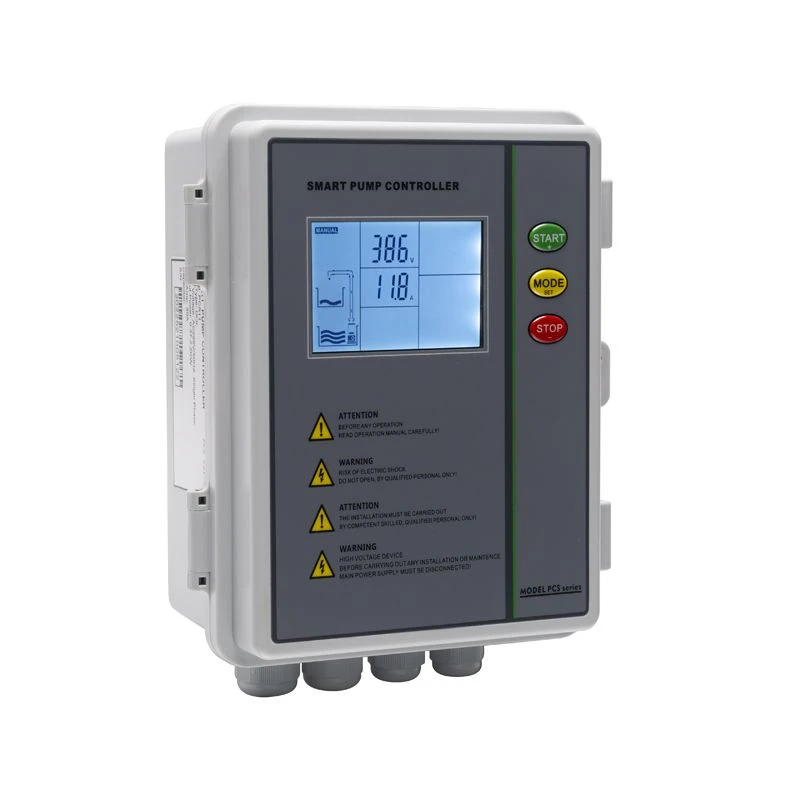

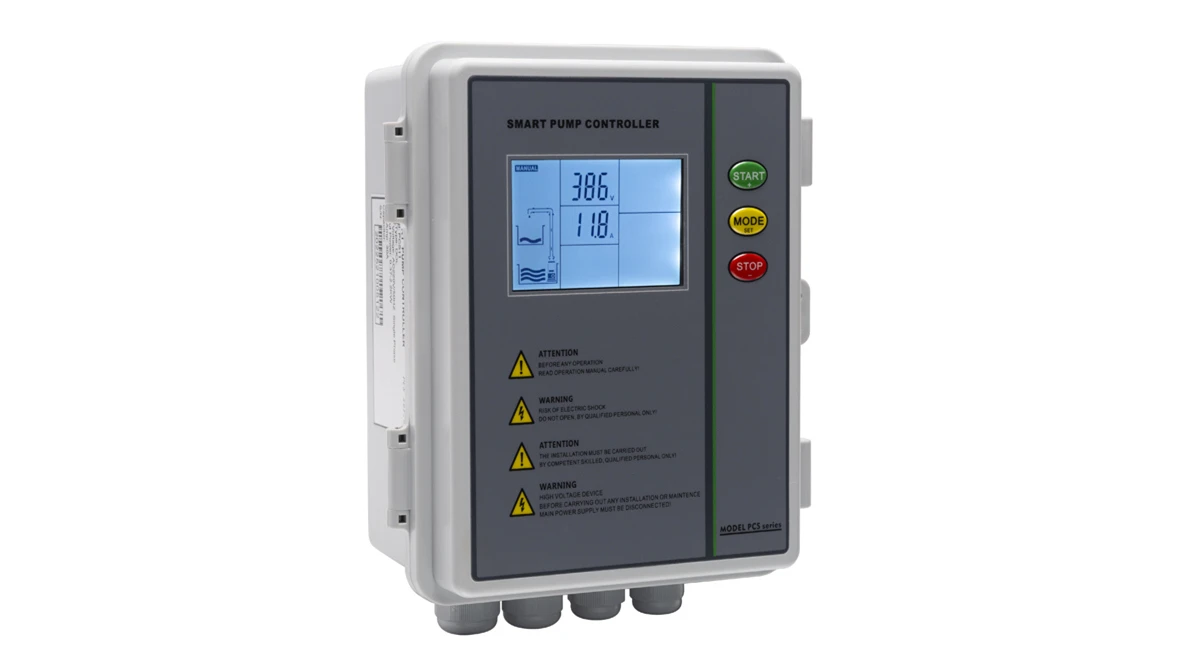

3-Phasen-Pumpensteuerung PCS31, geeignet für Tiefbrunnenpumpen, Abwasserpumpen, Druckerhöhungspumpen und andere Arten von Wasserpumpen.
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Geeignet für Druckerhöhungspumpen, Abwasserpumpen, Tiefbrunnenpumpen und andere Wasserpumpentypen ist die dreiphasige Pumpensteuerung PCS31.
Die grundlegende Arbeitsidee des Controllers besteht darin, Schutz und automatische Steuerung zu erreichen, indem ein integrierter Schaltkreis mit einer Programmsynthesefunktion als Augenausgangssignal des Sensors verwendet wird.
Die dreiphasige Pumpensteuerung verwendet einen Chip mit großer Kapazität, der eine Programmaktualisierung ermöglicht.
Unter typischen Betriebsbedingungen wird der Strom der Pumpe durch unseren hauseigenen Ein-Tasten-Parametereinstellmechanismus präzise erfasst. Durch Messen des Stroms unter verschiedenen Bedingungen kann der Schutz gegen Trockenrotation, Überlastung und Pumpenstillstand ermittelt werden.
Im Gegensatz zu anderen Controllern auf dem Markt bietet der PCS31 einen Phasenumkehrschutz. Mit diesem Schutz weiß jede in Betrieb befindliche Pumpe, wann eine offene Phase auftritt.
Die traditionellen Hauptanwendungen der Dip-Schalter-Schaltung
1. Wasser wird vom oberen Tank zum unteren Tank geleitet.
2. Der Booster der Bohrlochpumpe.
3. Sumpfentleerung.
Bei der Verwendung zur Wasserübertragung gelten besondere Eigenschaften.
aktiviert das Wassernachfüllsystem automatisch, wenn eine Niveausonde angeschlossen ist.
Stellen Sie sich das folgende Szenario vor: Die untere Wasserversorgung verfügt über einen oberen Tank, der leer ist. Gemäß der Standardbetriebslogik kann der untere Tank kein Wasser pumpen, bis der Flüssigkeitsstand die dritte Sonde erreicht. Wenn der Strom aus- und wieder eingeschaltet wird, ermittelt die Steuerung nur, ob Wasser in der zweiten Sonde vorhanden ist, und nicht, ob die dritte Sonde erreicht wurde. Nach dem ersten Zyklus kehrt es zu seiner typischen Funktionslogik zurück.
Hauptparametereinstellung:
|
Parameter |
Beschreibung |
Reichweite |
Standardwert |
|
001 |
Trockenlaufschutz-Auslöseverstärker. |
0.0 A |
|
|
002 |
Auslöseverstärker mit Überlastschutz. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Auslöseverstärker für den Stallschutz. |
33 A (0.75-7,5 kW) 66 A (11-15kW) |
|
|
004 |
Auslösespannung des Unterspannungsschutzes. |
175 V (einphasig) 300 V (dreiphasig) |
|
|
005 |
Auslösespannung des Überspannungsschutzes. |
253 V (einphasig) 439 V (dreiphasig) |
|
|
006 |
Reaktionszeit für die Auslösung des Trockenlaufschutzes. |
0 – 254 Sek |
6 Sekunden |
|
007 |
Wiederherstellungszeit des Trockenlaufschutzes. |
0 – 254 Min |
5 Minuten |
|
008 |
Timer-Funktion bei der Arbeit mit Anwendungen |
00 – 01 |
00 (nein) [01 ja] |
|
009 |
Laufzeit der Pumpe. |
0 – 254 Min |
5 Minuten (nur wenn 008 aktiviert oder Dip-Schalter auf Position 10) |
|
010 |
Pumpenstoppzeit. |
0 – 254 Min |
5 Minuten (nur wenn 008 aktiviert oder Dip-Schalter auf Position 10) |
|
011 |
Pumpenstopp-Timer im manuellen Zustand. |
0 – 254 Min |
0 Minuten (0=inaktiv) |
|
012 |
Sperrfunktion für LCD- und Tastenbedienung. |
00 - 01 |
00 (entsperrt) [01 gesperrt] |
|
|
|||
|
013 |
Offener Phasen- und Phasenumkehrschutz. [00 (offene Phase und Phasenumkehr AUS)] [01 (offene Phase AUS, Phasenumkehr EIN)] [02 (offene Phase EIN, Phasenumkehr AUS)] [03 (offene Phase und Phasenumkehr EIN)] |
00 - 03 |
03 (Parameter 013 nur für dreiphasig verfügbar) Schalten Sie das Gerät nach der Einstellung bitte aus, damit es wieder verfügbar ist. |
|
Die folgenden Parameter sind nur sichtbar fürthermische Kontrolle wenn Verbindung mitPT 100 TDas Erweiterungsmodul ist bestückt. |
|||
|
014 |
Starttemperatur der Pumpe. Die Pumpe startet unterhalb der eingestellten Temperatur. |
0 – 100 Grad |
35 Grad |
|
015 |
Pumpenstopptemperatur. Die Pumpe stoppt oberhalb der eingestellten Temperatur. |
0 – 100 Grad |
45 Grad |
Andere Eigenschaften
1. Mehrere Verwendungsmöglichkeiten für Optionen mithilfe von Parametereinstellungen und DIP-Schaltern.
2. Schutz gegen offene Phase, Phasenumkehr, Überlast, Unterspannung, blockierte Pumpen, Trockenlauf und Überspannung.
3. Verschiedene IP 65-Kleingehäuseoptionen
4. Eine individuelle Schaltfläche zum Kalibrieren von Parametern.
5. Der Betriebsstatus der Pumpe wird auf dem LCD angezeigt.
6. Überprüfung der kumulierten Laufzeit der Pumpe
7. Pumpen Sie die letzten fünf Fehler und überprüfen Sie sie.
8. Die Pumpe kann im manuellen Modus automatisch gestoppt werden, indem ein Timer eingestellt wird.
9. Die Software kann geändert werden, um standortspezifische Anforderungen zu erfüllen.
10. Betriebsspannungsbereich: 0,75–4 kW, 5,5–7,5 kW, 11–15 kW
11. Erreichbare Spannung zwischen 280 und 460 Volt.
