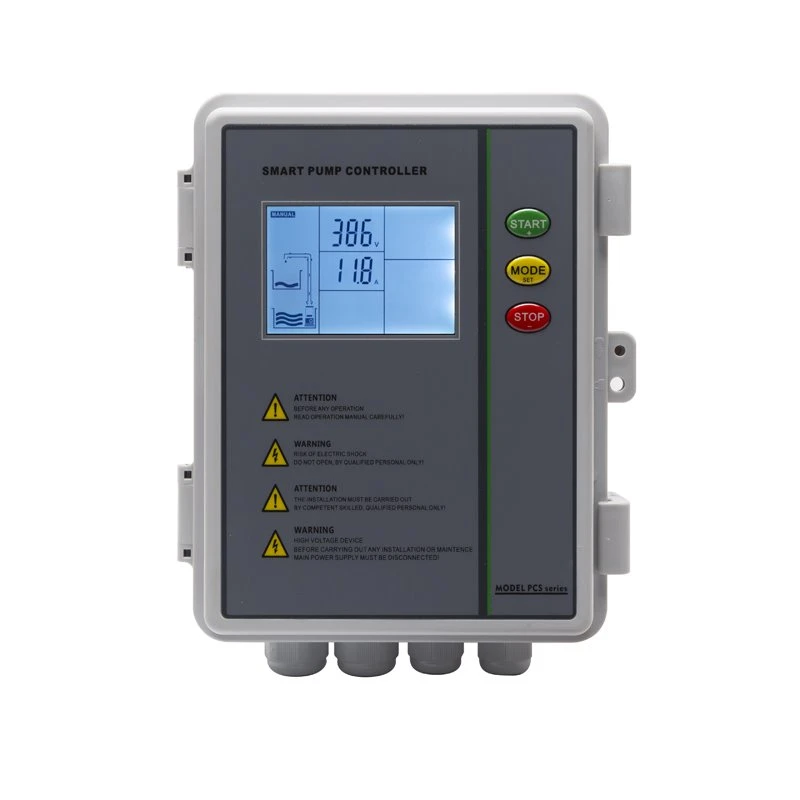

Bedienfeld für 3-Phasen-Pumpe
Eingangsspannung: Dreiphasig, AC380V-415V/50Hz
Ausgangsleistung: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp )
Starttyp: DOL
Anzahl der gesteuerten Pumpen: Einzelpumpe
- Schnelle Lieferung
- Qualitätskontrolle
- 24/7 Kundenservice
Produkteinführung
Überblick
PCS31 ist ein 3-Phasen-Pumpen-Bedienfeld. Es dient zur Steuerung und zum Schutz der 0.75-15kw-Wasserpumpe.
1. Mit Ausnahme der drei herkömmlichen Anwendungen Wasserbefüllung/Booster/Abwasseranhebung erhalten wir eine reine Zykluszeitsteuerung
2.mit Temperaturregelung durch PT 100-Temperatursensor (optional)
3. Phasenumkehrschutz
4.Pumpenstopp-Timer im manuellen Steuerungszustand
5.Signalübertragungsbereich 1000 m, nicht 150 m
6. Reservierter Platz für MCB
7. Die Leistung kann bis zu 15 kW betragen
8. Der Unterschied in der Ampere-Kontrollgenauigkeit beträgt 2 %.
9. Anstelle des vorherigen einstellbaren Widerstands wird ein komplexerer integrierter Operationsverstärkerblock verwendet, der die Spannung zuverlässiger anzeigt
10.Unsere Box-Klasse ist IP 65, nicht IP 22.
|
Modell |
PCS31(3-Phasen-Pumpen-Bedienfeld) |
|
Elektrische Konfiguration |
|
|
Eingang Voltgae |
Dreiphasig, AC380V-415V/50Hz |
|
Ausgangsleistung |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10}hp) 11kw (15hp) 15kw (20hp) |
|
Starttyp |
DOL |
|
Menge der gesteuerten Pumpe |
Einzelpumpe |
|
Hauptschutzfunktion |
|
|
Überlastschutz durch Ampere |
Ja |
|
Pumpenmotor blockiert |
Ja |
|
Trockenlauf mit freiem Sensor |
Ja |
|
Unter-/Überspannung |
Ja |
|
Offene Phase |
Ja |
|
Phasenumkehr |
Ja |
|
Andere Funktion |
|
|
Anzeige der Aufzeichnung der letzten fünf Pumpenfehler |
Ja |
|
Anzeige der Gesamtlaufzeit der Pumpe |
Ja |
|
Anwendung |
|
|
Wassertransfer durch Schwimmerschalter/Flüssigkeitssensor |
Ja |
|
Druckerhöhung durch Druckschalter |
Ja |
|
Abwasser durch Schwimmerschalter/Flüssigkeitssensor |
Ja |
|
Reine Zykluszeitsteuerung |
Ja |
|
Temperaturregelung durch PT 100-Temperatursensor (optional) |
Ja |
|
Steuermodus |
|
|
Manueller Modus |
Ja |
|
Automatikmodus |
Ja |
|
Andere Funktion |
|
|
Phasenumkehrschutz |
Ja |
|
Pumpenstopp-Timer im manuellen Steuerungszustand |
Ja |
|
Tastensperre drücken |
Ja |
|
Controller-Schutzgrad |
Schutzart IP65 |
|
Ampere-Regelgenauigkeit |
Hoch |
|
Signalübertragungsbereich |
1000M |
|
Reservierter Platz für MCB |
Ja |
|
Die Leistung kann bis zu 15 kW betragen |
Ja |
|
Unterschied in der Genauigkeit der Ampere-Regelung |
2% |
|
Anstelle des vorherigen einstellbaren Widerstands wird ein komplexerer integrierter Operationsverstärkerblock verwendet, der eine zuverlässigere Spannungsanzeige ermöglicht |
Ja |
1. Das Füllen von Wasser vom unteren zum oberen Tank ist einer der Hauptzwecke.
2. Eine Pumpe für ein Bohrloch.
3. Die Entfernung von Abwasser aus dem Sumpf.
4. Verwenden Sie Start- und Stoppzeiten, um einen Timer einzustellen.
Der Anhang:
Temperaturregelung mit PT 100
Es gibt zwei Kategorien:
Erstens schaltet das Warmwasserzirkulationssystem die Wasserpumpe ab, wenn die Rohrnetztemperatur die vorgegebene Stopptemperatur erreicht, und startet sie wieder, wenn die Temperatur unter die vorgegebene Starttemperatur fällt.
Zweitens startet der im Wasserpumpenmotor integrierte PT100 automatisch neu, wenn die Temperatur unter den vorgegebenen Wert fällt und darüber steigt. Dies geschieht als Vorsichtsmaßnahme.
Zu den zusätzlichen Features und Funktionen gehören:

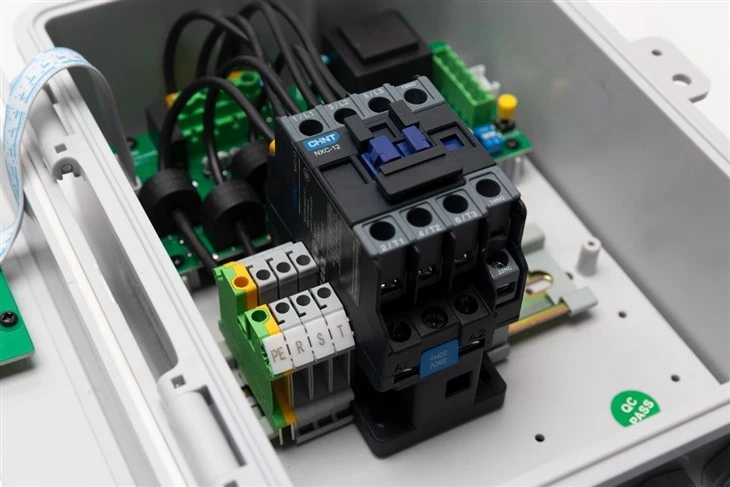

1.Verwendung eines CHNT-Wechselstromschützes als Antrieb;

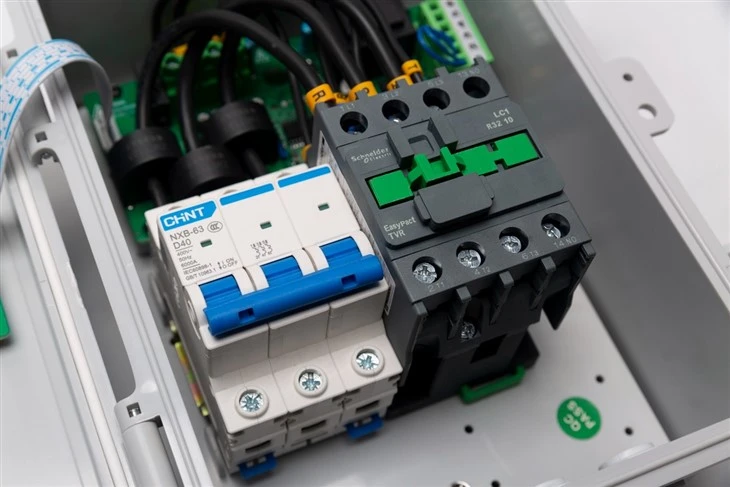

2. Freimachen von Platz für MCBs; Das ursprüngliche Design sah 5M-Anschlüsse für die Eingangsleistung vor.

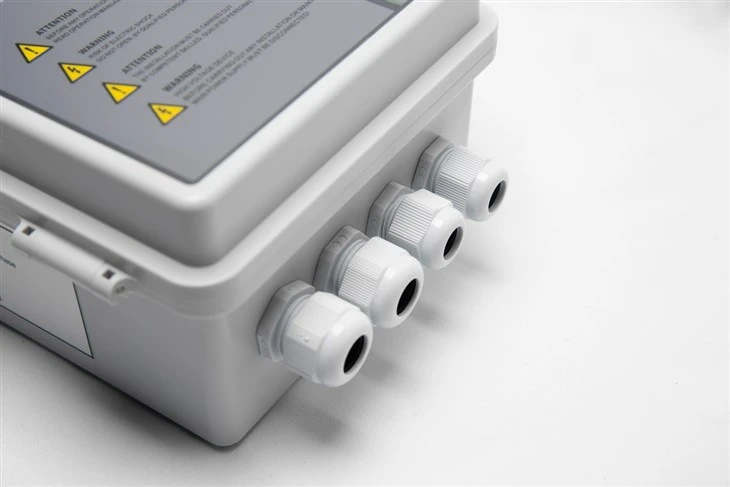

3. Die IP 65-Box
4. Sie können das Niveauterminal aushängen.
Übertragungsreichweite des Signals: 1000 Meter
