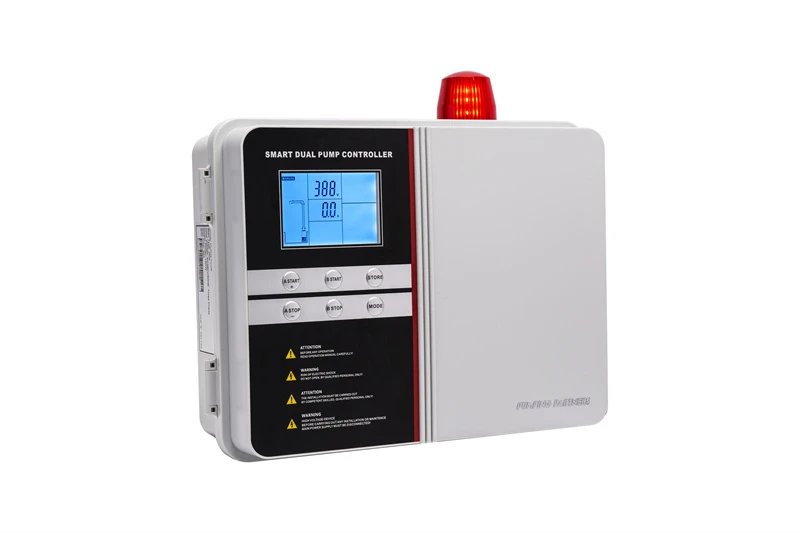

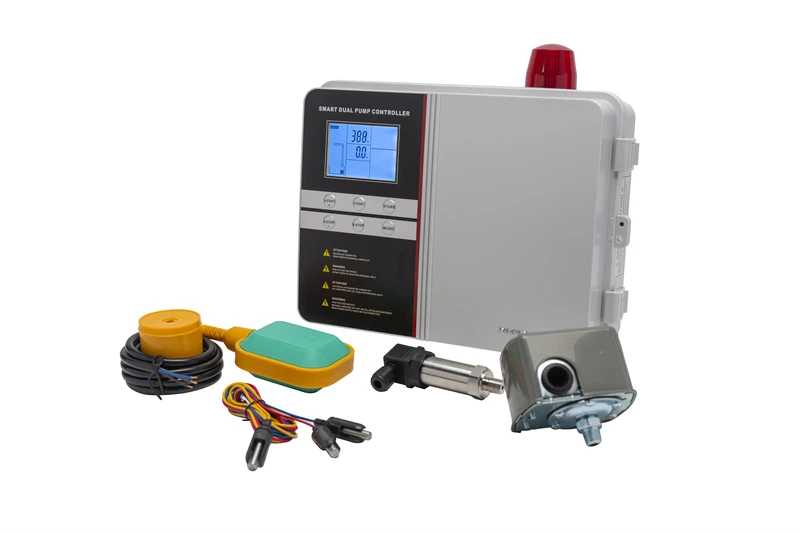

Intelligentes Duplex-Pumpen-Bedienfeld

Das intelligente Duplex-Pumpensteuerpult dient zur Steuerung von Pumpstationen mit zwei Abwasser- oder Abwassertauchpumpen.

Die häufigste Anwendung für ein Duplex-Bedienfeld ist ein System, das eine Ersatzpumpe benötigt, falls die Originalpumpe ausfällt. Unsere Duplex-Panels wechseln die Zyklen zwischen den beiden Pumpen und stellen so sicher, dass beide während der gesamten Lebensdauer der Pumpen funktionsfähig sind. Wenn eine der Pumpen ausfällt, gibt das Bedienfeld einen Hochwasseralarm aus und schaltet automatisch die andere Pumpe ein. Durch diese Art der Aufstellung wird sichergestellt, dass immer mindestens eine Pumpe betriebsbereit ist.

Marke: OEM

Hersteller-Modell-Nr.:

Typ: Wechselndes Duplex-Bedienfeld

Nennspannung: 120/208/240 V/380 V/415 V Wechselstrom

Ampere: 9 bis 32 A

Kompatibler Pumpentyp: Sumpf-/Booster-/Bohrlochpumpe

Anzahl der gesteuerten Pumpen:2

Standort: Innen/Außen

Gehäusetyp: IP65

Ein Standard-Duplex-Bedienfeld kann mit 3 oder 4 Schwimmerschaltern betrieben werden. Das standardmäßige 3-Schwimmer-Setup verfügt über die Schwimmer PUMPE AUS, PUMPE EIN und HOCHFÜLLSTAND. Ein 4-Schwimmer-Setup hätte die Schwimmer PUMPE AUS, PUMPE 1 EIN (LEITUNG EIN), PUMPE 2 EIN (LAG EIN) und HOCHFÜLLSTAND.

Das Bedienfeld verfügt über ein Wechselrelais, das im Automatikbetrieb nach jedem Zyklus zwischen PUMPE 1 und PUMPE 2 umschaltet. Dies bedeutet, dass, sobald der Flüssigkeitsstand den Schwimmer PUMPE EIN erreicht, Pumpe 1 läuft, bis der Flüssigkeitsstand den Schwimmer PUMPE AUS erreicht. Zu diesem Zeitpunkt schaltet das Wechselrelais auf PUMPE 2 um und folgt demselben Zyklus, wobei das Wechselrelais wieder auf PUMPE 1 umschaltet und so weiter.

Wenn Sie eine 4-Schwimmer-Konfiguration verwenden und der Wasserstand den Schwimmerschalter PUMPE 2 EIN (LAG EIN) erreicht, wird die alternative Pumpe aktiviert, die nicht auf normales Einschalten eingestellt ist. Der einzige Grund, warum der Wasserstand jemals den Schalter PUMPE 2 EIN (LAG EIN) erreichen sollte, liegt darin, dass PUMPE 1 ausgefallen ist oder mit dem eingehenden Durchfluss nicht mithalten kann.

Wenn der Flüssigkeitsstand den Schwimmer HIGH LEVEL erreicht, werden die Alarmleuchte und der Summer auf dem Bedienfeld aktiviert.
