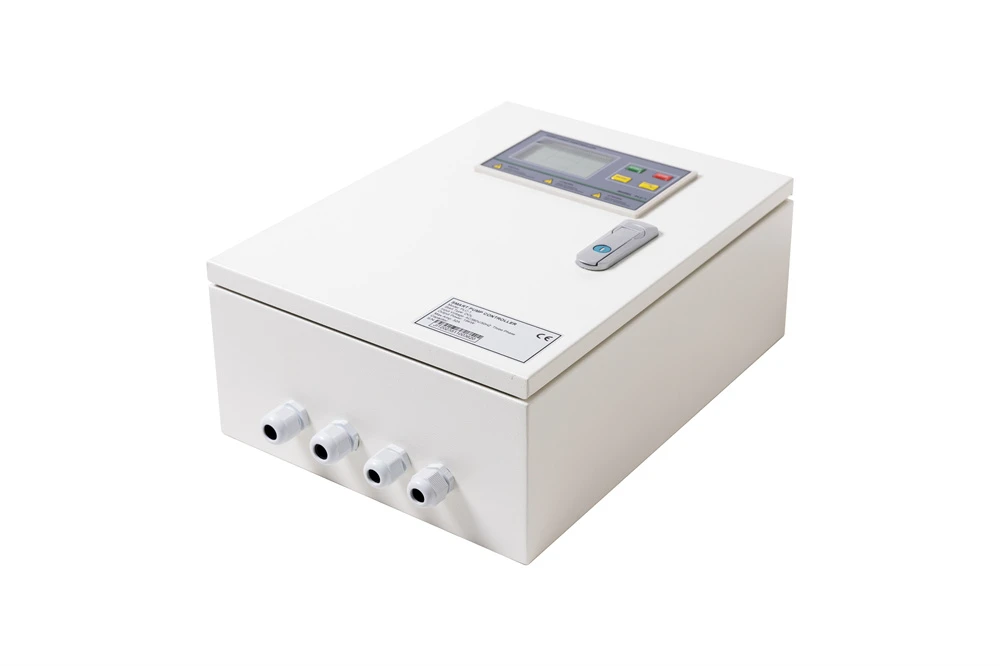

Duplex-Digital-Wasserpumpen-Bedienfeld



Pumpensysteme mit zwei Abwasser- oder Schmutzwasser-Tauchpumpen werden über digitale Duplex-Wasserpumpensteuertafeln gesteuert.

Ein Duplex-Bedienfeld wird am häufigsten in Systemen verwendet, die eine Backup-Pumpe benötigen, falls die Primärpumpe ausfällt. Unsere Duplex-Panels schalten die Zyklen zwischen den beiden Pumpen ab und stellen so sicher, dass beide während der gesamten Lebensdauer der Pumpen betriebsbereit bleiben. Das Bedienfeld gibt bei Hochwasser einen Alarm aus und schaltet die andere Pumpe automatisch ein, wenn eine der Pumpen ausfällt. Mit einer solchen Konfiguration ist gewährleistet, dass Sie immer über eine betriebsbereite Pumpe verfügen.





·Starttyp:DOL (Direkt online)

·Anzahl der gesteuerten Pumpen: Duplex-Pumpensteuerung

·Unterstützung externer Sensorgeräte:

Schwimmerschalter (EIN/AUS)

Druckschalter (EIN/AUS)

Flüssigkeitssonde

0.5-4.5V Füllstandstransmitter/Drucktransmitter (nur Modell PCH 32)

4-20mALevel-Transmitter/Drucktransmitter (nur Modell PCH 32 Plus)

·Nenneingangsspannung: AC380V-400V 50HZ/60HZ, dreiphasig

·Nennausgangsleistung:0,75 kW-4kw(1 PS-5,5 PS)/5,5 kW-11kw(7,5 PS-15PS)/15 kW( 20 PS)







Trockenlaufsicherheit ohne Sensor

Schutzpumpe angehalten.

Schutz vor Überlastung.

in der Spannungsschutzzone.

Schutz vor Überspannung.

Schutz für Pumpenwiederanlauf.

Stromeingang und -ausgang sind durch offene Phase geschützt.

Schutz der Eingangsleistung vor Phasenumkehr. Phasenasymmetrieschutz für die Eingangsspannung.

Schutz vor Überhitzung (benötigt PTC oder eingebaute Übertemperatursensoren in der Pumpe).

Schutz vor Leckage in der Pumpe (nur für Modelle PCH 32 Plus; erfordert einen Leckagesensor).

Schutz vor Korrosion an der Pumpenwelle





• Wird für die Wasserübertragung vom unteren zum oberen Tank mittels Flüssigkeitssonde oder Schwimmerschalter verwendet
• Angewendet für Booster durch Druckschalter und Drucktank.
• Wird zum Heben von Abwasser mittels Flüssigkeitssonde oder Schwimmerschalter verwendet
• Wird für eine Entwässerungspumpe mit Huckepack-Schwimmerschalter verwendet
• Wird für die Wasserübertragung vom unteren zum oberen Tank mittels Füllstandstransmitter verwendet
• Angewendet für Booster durch Drucktransmitter
• Wird für die Abwasseranhebung mittels Füllstandstransmitter eingesetzt





0.5-4.5V Füllstandstransmitter / Drucktransmitter (Modell PCH32 unterstützt nachfolgende Erweiterungen)

4-20mA-Füllstandtransmitter / Drucktransmitter (nur Modell PCH32 Plus)

Schwimmerschalter (EIN/AUS-Signal)

Druckschalter (EIN/AUS-Signal)

Flüssigkeitssonde

PT100-Temperatursensor (separates PT100-Temperatursensor-Erweiterungsmodul erforderlich)

MEMS-Luftdrucktransmitter (separater MEMS-Luftdrucktransmitter erforderlich)





1. Der Signalausgang verfügt über zwei Trockenkontaktpunkte.
2. Zwei Teams nutzen temporäre Ports.
3. Wasserleckstellen werden in zwei Teams aufgeteilt.

4. Für den Anschluss eines Universaltransmitters steht ein analoger Signalanschluss mit 4–20 mA-Ausgang zur Verfügung.
5. Erlauben Sie zwei PT100-Ports.
6. Kompatibel mit weltweiter Spannung
