Wie installiere ich einen Durchflusssensor für einen Pump -Controller?

Hallo! Als Pumpcontroller -Lieferant werde ich häufig gefragt, wie ein Flusssensor für einen Pumpencontroller installiert wird. Es ist ein entscheidender Schritt, der die Leistung und Effizienz Ihres Pumpensystems erheblich beeinflussen kann. Lassen Sie uns also Schritt für Schritt in den Prozess eintauchen.

Warum Sie einen Durchflusssensor für Ihren Pump -Controller benötigen

Bevor wir mit der Installation beginnen, sprechen wir schnell darüber, warum Sie überhaupt einen Flusssensor benötigen. Ein Durchflusssensor misst die Geschwindigkeit des Flüssigkeitsflusss durch ein Rohr. In Kombination mit einem Pumpencontroller ermöglicht es eine genauere Steuerung der Pumpe. Beispielsweise können Sie die Pumpe auf der Grundlage einer bestimmten Durchflussrate einstellen, die beim Vorbeugen von überdurchschnittlichem Pumpen oder unter - Pumpen ein- oder ausgeschaltet wird. Dies spart nicht nur Energie, sondern erweitert auch die Lebensdauer Ihrer Pumpe.

Werkzeuge und Materialien, die Sie benötigen

Zuerst sammeln Sie alle notwendigen Werkzeuge und Materialien. Hier ist eine Liste der, was Sie normalerweise brauchen:

• Ein Flusssensor, der mit Ihrem Pumpencontroller kompatibel ist. Überprüfen Sie die Spezifikationen sowohl des Sensors als auch des Controllers, um sicherzustellen, dass sie gut zusammenarbeiten.
• Schraubenschlüssel geeigneter Größen zum Einbau des Sensors in die Pipeline.
• Dichtungsband um Lecks an den Verbindungspunkten zu verhindern.
• Elektrische Kabel zum Anschließen des Durchflusssensors an den Pumpenregler.
• Ein Multimeter, um die elektrischen Verbindungen zu testen und sicherzustellen, dass alles so funktioniert, wie es sollte.

Schritt 1: Wählen Sie den richtigen Ort aus

Die Position des Flusssensors in der Pipeline ist sehr wichtig. Sie möchten es in einem geraden Abschnitt des Rohrs, weg von Ellbogen, Ventilen oder Armaturen, platzieren. Dies liegt daran, dass diese Komponenten Turbulenz im Fluidfluss verursachen können, was zu ungenauen Messwerten des Sensors führen kann.

Eine gute Faustregel ist, dass mindestens 10 Rohrdurchmesser gerades Rohr stromaufwärts und 5 Rohrdurchmesser stromabwärts des Sensors sind. Dadurch kann der Flüssigkeitsfluss stabilisieren, bevor er den Sensor erreicht und nach dem Nachlässigkeit des Sensors.

Schritt 2: Schalten Sie die Pumpe herunter und isolieren Sie die Pipeline

Sicherheit zuerst! Bevor Sie mit der Installation des Durchflusssensors beginnen, schalten Sie die Pumpe herunter und schließen Sie alle Ventile, die den Abschnitt der Pipeline isolieren, an dem Sie arbeiten. Dies verhindert, dass jede Flüssigkeit während der Installation durch das Rohr fließt, wodurch das Risiko von Leckagen und potenziellen Verletzungen verringert wird.

Schritt 3: Bereiten Sie die Pipeline vor

Sobald die Pipeline isoliert ist, müssen Sie sie für die Installation des Durchflusssensors vorbereiten. Entfernen Sie einen Schraubenschlüssel, um einen Abschnitt des Rohrs zu entfernen, in dem der Sensor installiert wird. Stellen Sie sicher, dass die Rohrendenden sauber und frei von Trümmern oder Grat sind. Sie können eine Datei oder ein Sandpapier verwenden, um die Kanten bei Bedarf zu glätten.

Wickeln Sie die Gewinde des Rohrs mit Dichtungsband. Dadurch wird bei der Installation des Durchflusssensors eine enge Dichtung erzeugt, wodurch Lecks verhindert werden.

Schritt 4: Installieren Sie den Durchflusssensor

Jetzt ist es Zeit, den Flusssensor zu installieren. Legen Sie den Sensor vorsichtig in die Pipeline und richten Sie ihn mit den Rohrenden aus. Verwenden Sie Schraubenschlüssel, um die Armaturen auf beiden Seiten des Sensors festzuziehen. Stellen Sie sicher, dass Sie sich nicht übertreffen - festziehen, da dies den Sensor oder das Rohr beschädigen kann.

Überprüfen Sie beim Anziehen, dass der Sensor ordnungsgemäß ausgerichtet ist und dass zwischen dem Sensor und dem Rohr keine Lücken bestehen. Wenn Sie Lücken bemerken, müssen Sie möglicherweise die Position des Sensors einstellen oder mehr Dichtungsband hinzufügen.

Schritt 5: Schließen Sie die elektrischen Drähte an

Nachdem der Durchflusssensor physikalisch in der Pipeline installiert ist, ist es Zeit, die elektrischen Drähte anzuschließen. Siehe das Schaltplan mit Ihrem Durchflusssensor und Pumpencontroller. Normalerweise gibt es spezifische Klemmen für die Stromversorgung, den Signalausgang und für den Boden.

Streifen Sie die Enden der Kabel und schließen Sie sie mit den entsprechenden Klemmen an. Stellen Sie sicher, dass die Verbindungen sicher sind und es keine losen Drähte gibt. Sie können ein Multimeter verwenden, um die Kontinuität der Verbindungen zu testen und sicherzustellen, dass es keine Kurzstrecken gibt.

Schritt 6: Testen Sie die Installation

Sobald alle Verbindungen hergestellt sind, ist es Zeit, die Installation zu testen. Öffnen Sie zunächst die Ventile langsam, damit die Flüssigkeit durch die Rohrleitung fließen kann. Überprüfen Sie nach Lecks um den Durchflusssensor und seine Verbindungen. Wenn Sie Lecks bemerken, ziehen Sie die Armaturen fest oder fügen Sie nach Bedarf mehr Versiegelungsband hinzu.

Anschließend den Pumpencontroller mit Strom versorgen und die Messwerte auf der Anzeige des Controllers überprüfen. Die Messwerte sollten der tatsächlichen Durchflussrate in der Pipeline entsprechen. Wenn die Messwerte ausscheinen oder überhaupt keine Messwerte vorhanden sind, doppelt verdoppeln - überprüfen Sie Ihre elektrischen Verbindungen und die Installation des Sensors.

Schritt 7: Kalibrierung (falls erforderlich)

Einige Durchflusssensoren benötigen möglicherweise eine Kalibrierung, um genaue Messwerte sicherzustellen. Siehe Anweisungen des Herstellers für den Kalibrierungsprozess. Normalerweise wird bestimmte Einstellungen auf dem Sensor oder dem Pump -Controller basierend auf einer bekannten Durchflussrate angepasst.

Die Kalibrierung ist ein wichtiger Schritt, insbesondere wenn Sie eine präzise Steuerung der Pumpe basierend auf der Durchflussrate benötigen. Es kann ein paar Versuche dauern, die Lesungen genau richtig zu machen, aber es lohnt sich auf lange Sicht die Mühe.

Arten von Pumpensteuerungen

Als Pumpcontroller -Lieferant bieten wir eine Vielzahl von Pumpencontrollern an, die unterschiedlichen Anforderungen entsprechen. Zum Beispiel haben wir dasDuplex Intelligent Pump Control Box, was ideal für Systeme ist, die den Betrieb von zwei Pumpen erfordern. Es bietet intelligente Steuerung und kann automatisch zwischen Pumpen basierend auf der Nachfrage wechseln.

Wenn Sie nur eine einzelne Pumpe steuern müssen, unsere, unsereEinzelpumpensteuerung und Schutzkastenist eine großartige Option. Es steuert nicht nur die Pumpe, sondern bietet auch Schutz vor Over -Over -Curary, Over - Spannung und anderen potenziellen Problemen.

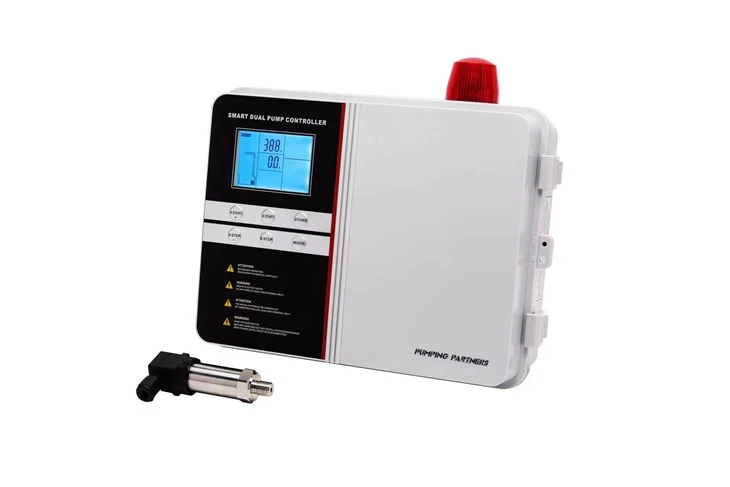

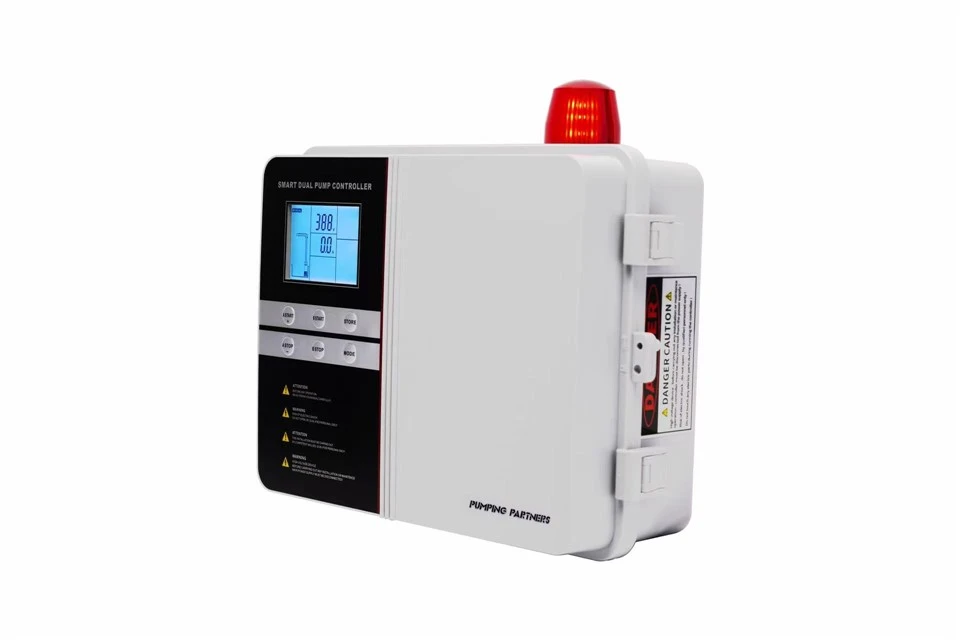

Für komplexere Systeme haben wir auch dasDuplexpumpensteuerungssystem. Dieses System bietet erweiterte Funktionen und kann so angepasst werden, dass bestimmte Anforderungen erfüllt werden.

Abschluss

Die Installation eines Flusssensors für einen Pumpencontroller mag eine entmutigende Aufgabe erscheinen, aber wenn Sie diese Schritte sorgfältig ausführen, können Sie dies erfolgreich ausführen. Denken Sie daran, dass der Schlüssel den richtigen Ort auswählen, ordnungsgemäße Installation und elektrische Verbindungen sicherstellen und das System gründlich testen können.

Wenn Sie Fragen haben oder weitere Unterstützung bei Ihrem Pumpcontroller oder der Installation des Durchflusssensors benötigen, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, das Beste aus Ihrem Pumpensystem herauszuholen. Egal, ob Sie nach einem neuen Pump -Controller suchen oder Ratschläge zur Installation benötigen, wir sind nur eine Nachricht entfernt. Kontaktieren Sie uns, um eine Beschaffungsdiskussion zu beginnen und die beste Lösung für Ihre Bedürfnisse zu finden.

Referenzen

• Herstellerhandbücher für Durchflusssensoren und Pumpencontroller.
• Branchenstandards für die Installation von Pipeline und Flüssigkeitsströmungsmessung.
